活塞式压力计

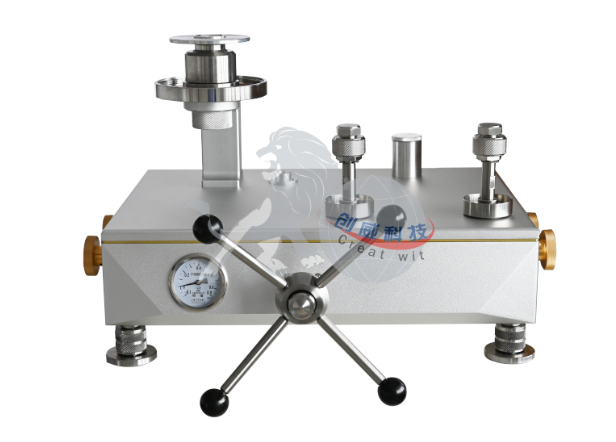

气体活塞式压力真空计

时间:2023-12-14


产品介绍

气体活塞式压力计,是利用流体静力平衡(即作用在活塞有效面积积上的流体压力与其所负荷的重力相平衡)原理进行压力测量的计量器具,一般由活塞系统、专用砝码、压力校验器组成,另外,还需配备相应的气源、真空泵(负压测量)和真空罩(绝压测量)。气体活塞式压力计是高准确度压力标准器,用气体做工作介质,可测量和校准表压、绝压、真空压力(负压)等。活塞式压力计的活塞杆材料是碳化钨,活塞筒材料是碳化钨,从而保证了活塞具有不锈、耐磨和稳定使用寿命长的特点。气体活塞式压力计相比液体活塞式压力计,由于它们使用的工作介质,所以气体活塞式压力计延续时间、灵敏度高、重复性好,测量数据准确可靠.

技术指标

型号:QTZ-2.5 、QTZ-4 、QTZ-6  、QTZ-10

测量范围:(-0.1-0.25)MPa 、(-0.1-0.4)MPa 、(-0.1-0.6)MPa 、(-0.1-1)MPa

准确度等级:0.005级、0.01级、0.02级、0.05级

功能:可做量传活塞式压力计,检定数字压力表、精密压力表、压力变送器等。

砝码材料:无磁金属材料

工作介质:高纯氮气,氮气瓶运输不方便,建议在当地购买。

外形尺寸:长 X 宽 X 高 (350 X 360 X 450mm )

产品性

◆ 符合IG1086-2013《气体活塞式压力计》国家计量检定规程。

◆ 气体活塞式压力计采用高纯氮气作为介质,消除了有润滑油的粘度,使灵敏度和准确度得到大大的提高,灵敏度可达到10毫克。

◆ 测量部位采用新式结构,实现了在正负压测量时不用来回翻转测量系统,只需调换压力真空罩换向阀即可,操作更加方便快捷。

◆ 设置有多级过滤装置,防止细小灰生进入活塞后影响测量精度。

◆ 加入真空和正压转換阀,可同时接入真空泵和气瓶,避免来回拆卸连接管,方便用户使用。

◆ 微调部分采用新结构,密封可靠,调节压力时丝杠不会仲出,避免占用空间。

◆ 机座采用铝合金制造,质轻、坚固、外形美观。

技术特点

1、一台气体活塞压力计可以分别配置几种不同量程的活塞,既保证压力计有很宽的测量范围,又能保证各测量段的准确度,一机多用。

2、活塞和活塞筒经精工研磨,其圆度误差和间隙极小,因而极大的提高活塞转动延续时间,也就相应减小活塞下降速度,提高活塞鉴别力。

3、两个被检表接头处设计有两个截止阀,截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时,必须减压将活塞降下来,而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止,表中的压力会随着活塞升降而升降,则考核不出被检表的回程误差,特意设计的压力转换阀,在关闭时,可不用砝码单独工作,即可作为压力泵或压力源独立使用。

4、砝码已经进行压力形变系数和当地重力加速度的修正。

5、可选配数字显示功能:温度、位移、时间、转速、压力等参数的数字显示;

6、测量范围:名义标称测量范围与实际测量范围一致。

7、活塞系统可以方便拿出送检(不用携带沉重的主机台)

8、可作为传递用检定活塞式压力计;也可高精度测试用。可配kg砝码和MPa砝码。

9、加压系统先进,轻便耐用!

10、砝码采用挂篮结构,重心低,稳定性好。

11、同时检定两只被检表,采用快速压力接头,无漏气现象
