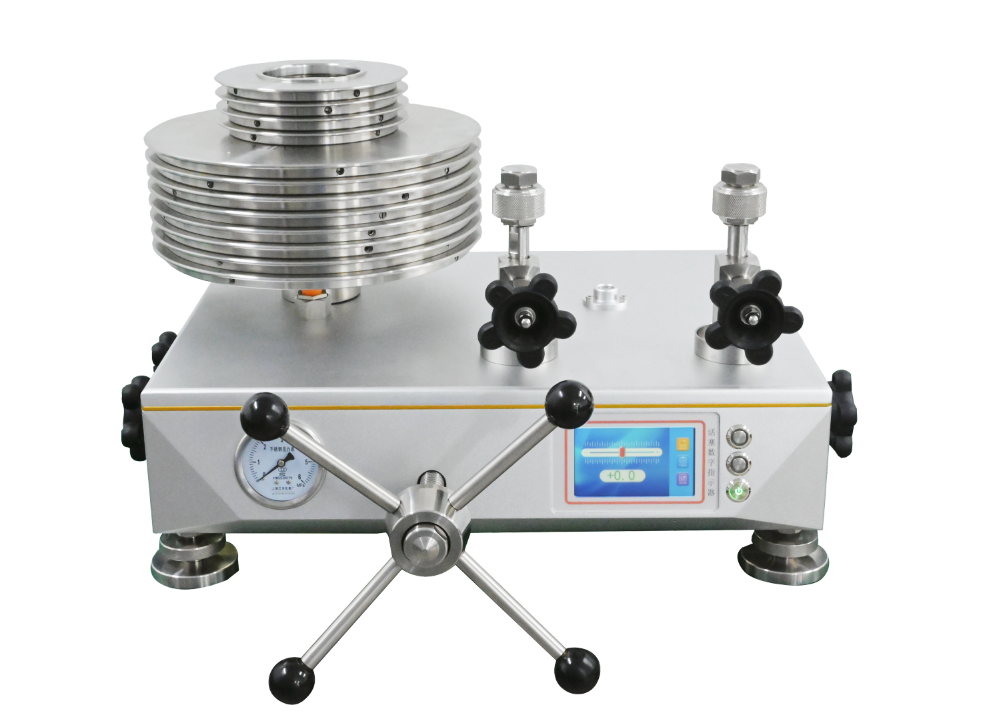

正压气体活塞式压力计

一、概述

气体活塞式压力计，是利用流体静力平衡（即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡）原理进行压力测量的计量器具，一般由活塞系统、专用砝码、压力校验器组成，另外还需配备相应的气源或自带压力泵。

二、作用

气体活塞压力计是高准确度压力标准器，用气体做工作介质，可量传活塞式压力计、测量和校准表压等。活塞压力计的活塞杆和活塞筒材料是碳化钨，从而保证活塞具有耐磨和使用寿命长的特点。用气体做工作介质的活塞压力计与用液体做工作介质的活塞压力计相比较，由于它们使用的工作介质不同，所以气体活塞压力计活塞的自转延续时间长、灵敏度高、重复性好，测量数据准确可靠。工作介质更加清洁，其活塞系统无需油润滑，能够提供灵敏度高的计量设备校验，校准过程简单化，极大地缩短工作时间。气体活塞去除了液位差误差，所以准确度高，去除了液体介质传递的滞后性，所以灵敏度更高。

三、特点

1)产品采用高纯氮气做为工作介质，消除了油介质因粘度高而带来的误差影响，使测量灵敏度和精度得以提升；

2)活塞杆和活塞缸经精工研磨，其圆度误差和间隙极小，因而极大地提高了活塞转动延续时间，也就相应地减小了活塞的下降速度，提高了活塞的鉴别力；

3)活塞系统模块化。活塞系统为一体化设计，方便拆卸，易于保存。送检时只需拧下模块，操作简单便捷；

4)产品具有两个接表口，可一次检验2块被检表；也可以接扩展，一次检验多块被检表；采用快速压力接头，连接快速无泄漏。

5)可选配代有表座截止阀产品，即接表杆带有表座截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差。

6)产品安装有微调流量阀，可以调节气源流量，防止气源流量过大使活塞突然上升。

7)可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和MPa砝码；

8)砝码采用挂篮结构，重心低，稳定性好；

9)主机台各部件的布局合理化，使用户在加载砝码和检表过程中更加顺手，避免互相遮挡而引起的不便。

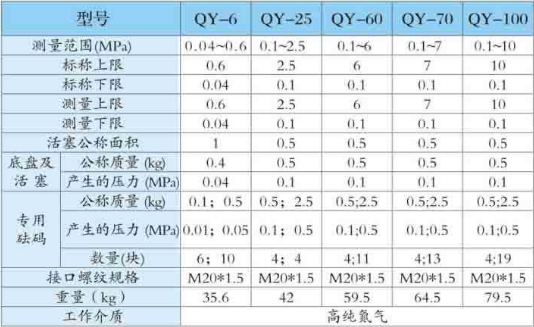

四、主要技术参数

1、测量范围：

2、工作介质：氮气或纯净的空气

3、不确定度：0.02%；0.01%；0.005%

4、测压方式：表压

5、外形尺寸：长X宽X高（590×630×350）mm

6、活塞杆：碳化钨；活塞筒：碳化钨

7、砝码材料：无磁不锈钢（0.005级；0.01级；0.02级）；
