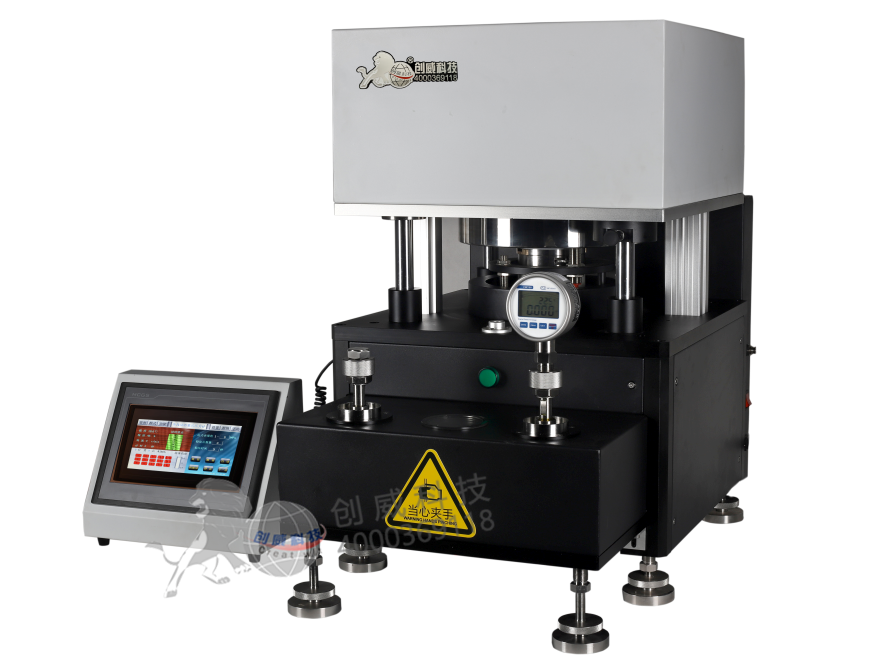

活塞式压力计

智能压力基准级量具

时间:2021-05-31

一、 全自动活塞压力计技术要求

        PR120/250系列全自动智能压力基准级量具,符合国家最新检定规程JJG59-2007要求研制、生产。

二、活塞压力计具体技术方案

1、工作条件

环境温度

(20±1)℃

相对湿度

相对湿度80%以下的恒温室

电源电压

AC 220V

频率

50HZ

2、技术规格

  2.1 技术指标

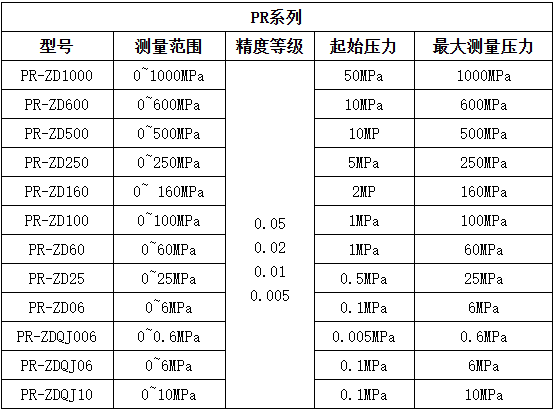

    ◆ 型号:PR-ZD06、PR-ZD25、PR-ZD60、PR-ZD120、PR-ZD250、PR-ZD320、PR-ZD500

  ◆ 量程:(0.1~6)MPa,(0.5~25)MPa,(1~60)MPa、(2~120)MPa、(5~250)MPa、(5~320)MPa、(10~500)MPa

   ◆ 准确度等级:0.005级、0.01级、0.02级、0.05级

   ◆ 工作介质:癸二酸酯

   ◆活塞材料:碳化钨;砝码材料:无磁不锈钢

   ◆压力输出接口为M20×1.5标准快速接头或根据客户要求定制

3、功能特点

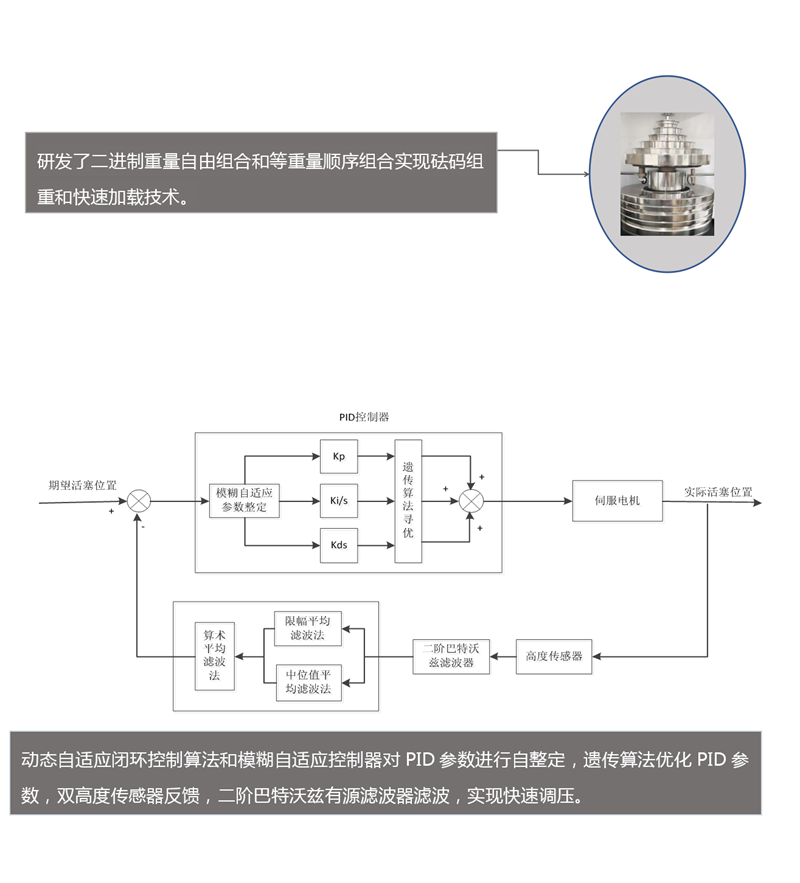

  ◆ 伺服系统控制压力源自动加压,通过高精度全自动活塞式压力计传感变送装置进行测量和控制,提供的自动恒定的系统压力,适合于各种压力表的自动校准及检定等。

  ◆ 自动加压系统独特的控制方式,使得系统压力在上升或下降时能连续变化,能严格反映出被检表的升程及回程误差。

  ◆ 活塞防断杆(国内首创)结构,很大程度上解决了用户在使用过程中操作失误(例如:砝码磕碰等)导致活塞杆断裂的问题,让用户更放心的使用。

  ◆ 油杯具有快速排油功能,可定期更换被污染的压力油。

  ◆检测接表口具有排污功能,可定期排除因检测压力表带入的污物。

  ◆镜面级砝码耐磨损、抗尘灰污染、易清洁,可长期保持重量精准恒定。

  ◆设置砝码转动监控系统,实时报告砝码运转状态。

  ◆配置具有形变系数校正等功能的压力计算软件,根据用户需求配置当地重力加速度等参数。

4、砝码配置特点

全自动活塞式压力检定系统,具有压力量程范围内,整数压力点砝码全自动加载功能,以及标称精度条件下,任意小数压力点人工干预配载功能。

①整数压力点砝码质量全自动加载功能

压力≤60MPa的压力计,采用全二进制砝码质量配置方式。砝码质量呈二进制分布,并联加减码,只需6块砝码就能实现60mpa以内任意整数压力点砝码加载。当压力>60MPa的压力计,采用二进制砝码质量和等质量砝码组合的砝码质量配置方式。二进制砝码质量和等质量砝码组合配置方式实现了大质量条件下最少砝码数量获得尽可能大的质量,例如250MPa压力计的砝码总数为9组,数量远远小于串联砝码的数量33组。

砝码数量少,实现了快速加码响应速度,获得任意质量的平均加码速度2—10秒钟左右。减少砝码数量还方便了砝码和活塞系统送检。减少砝码数量也有效降低了砝码的磨损,提高了砝码精度保持性,检测数据也更稳定、可靠和精准。

②小数压力点砝码质量人工干预配置功能

设置人工干预质量加载模式,根据用户需要,可人工干预加码过程,获得压力量程范围内标称精度条件下的任意小数压力点。

以上砝码配置模式为用户产生任意压力标准值提供了无限可能。
